由于政府大力推廣裝配建筑的政策，目前裝配施工的施工技術對于鋼筋連接技術尤為需要，套筒灌漿材料的應用也日益廣泛。

鋼筋套管連接灌漿材料(簡稱“套筒灌漿材料”)是一種以水泥為基礎材料、細骨料以及少量混凝土外加劑等材料組成的干混料。它與水混合后，具有良好的流動性、早期強度、高強度、輕微膨脹等性能，將套管與肋鋼筋之間的間隙填充，形成鋼筋灌漿接頭。

適用范圍：

1.大型設備基礎的二次灌漿;高層鋼結構柱角二次注漿;

2。其他要求灌漿材料強度高、流動性好的場合；

3、裝配房、工業化住宅預制構件柱、剪力墻等與地基連接。

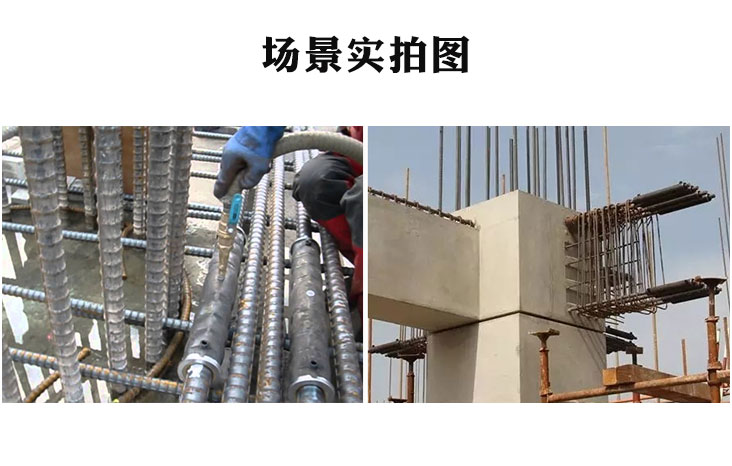

套筒灌漿材料已在許多施工現場得到應用，灌漿材料的性能優勢直接影響到構件的使用。您可以參考其實施標準JG/T 408X2013“加固連續套筒灌漿材料”，如

抗壓強度（Mpa）：1d≥353d≥6028d≥85

遷移率（mm）：初始值（>300 30分鐘）保留值（>260）

垂直膨脹率（<unk>-rrb-:0.02-0.5相差3h≥0.02h和24h膨脹值

離子含量(%)：≤0.03出血率0

套管灌漿在施工中仍具有許多優點。只要您按照產品說明注意操作，就沒有問題。

灌漿時應注意什么？

1、關節灌漿材料適用環境溫度在5度至35度之間。在此溫度范圍內，灌漿材料和混合水的溫度符合相應要求。從注漿材料加水和攪拌開始，操作時間為60分鐘。

2.當溫度高于25度時，應將灌漿材料儲存在通風、干燥和涼爽的地方，并應注意避免運輸過程中長時間的陽光照射。

3.夏季天氣晴朗時，預制構件的表面溫度遠高于陽光下的溫度。當表面為30度時，應提前采取冷卻措施。

4。攪拌水的溫度應控制在20度以下，盡量不超過25度，隨時可用。

攪拌器和灌漿泵應盡可能存放在涼爽的地方。在使用前，水應先冷卻和潮濕。攪拌時應避免陽光直射。

6.半灌漿節點施工中，將連接構件一側暴露的鋼筋插入另一構件的袖狀灌漿端部，套筒灌漿端部進行注漿以完成節點灌漿端部連接。在連接套筒的灌漿腔中插入自由鋼筋時，至少應達到接頭的最小錨固長度。

灌漿套筒廠家

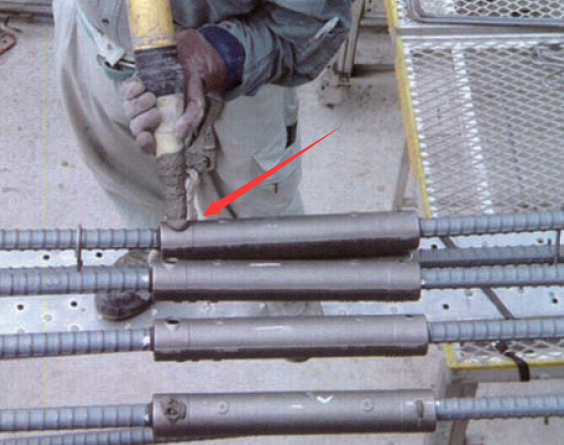

7.用灌漿槍或灌溉泵灌注套管。手動灌漿槍是針狀的。迫擊炮被人工壓入關節。它適用于單個或幾個關節。電動灌漿泵適用于聯通室。接頭灌漿在一起。套管孔益的漿料應立即密封灌漿孔和排放孔。

8。在停電或其他特殊情況下，可使用手動灌漿槍或泵緊急使用i.電動灌漿泵和手動灌漿泵應在灌漿后及時清理干凈，以防止砂漿可能堵塞管道。

9、多次連接灌漿，為了防止灌漿過程中的凝結現象，連接腔無法填充，應遵循以下過程：

首先，所有的灌漿塞都被打開，所有的排水孔都被堵塞；

b從位于任一側中間的接縫灌漿口灌漿（兩個灌漿口沒有同時灌漿）。

c.當灌漿出口溢出砂漿時，應及時封堵。所有灌漿出口封堵后，應同時打開泄放孔封堵。

d溢出的砂漿上的座位孔將被一個接一個地堵住，當所有的套筒中有砂漿溢出時，將停止灌漿。

當個別節理的砂漿因連接腔長、壓力大而不滿時，應先堵住已完成縫的灌漿口，然后對未完成的縫進行一次灌漿，直至砂漿從出口溢出為止。

11.根據現場檢驗規定，使用同一批混合漿料制作現場試塊，放置在與部件相鄰的環境中。當用灌漿構件固化的試件達到脫模強度時，可以取出模具。移除模板后，將測試塊澆水至年齡。灌漿后4天內，組件不會受到振動。

12。灌漿結束后，立即用水沖洗攪拌機、灌漿泵和灌漿泵管。

13、上海保生灌漿材料為25公斤袋，出廠檢驗報告附產品（報告提供了該批產品的出水率參數），貯存應在通風干燥區，防止陽光直射，保質期為90天。保修期屆滿后，應進行復檢，仍可使用復檢。

14 、灌漿套筒采用紙箱包裝，用打包帶捆扎，并附有產品合格證、說明書、幾里、批號、執行標準等。 灌漿套筒應存放在防水防雨的環境中，并按規格，型號進行編碼..

本文地址:http://m.jxjbxdc.com/article-87.html，以上文字由衡水安達機械整理發布，嚴禁盜用。
